XQWM-2020數控五軸立臥加工中心

用途application
適用于汽車、摩托車、印刷機械、紡織機械、機車車輛、航天航空及軍工等各種機械制造行業的部件加工。
主要性能main features
a.本機床結構布局合理，外形美觀，橫向、縱向和垂向?qū)к壊捎么笠?guī)格線性滾柱導軌，運動靈敏度高。傳動采用精密齒輪齒條傳動；縱向和橫向采用雙電機消隙，垂向采用重力消隙；縱向傳動為雙驅動，橫梁同步性好；機床主軸為電主軸，具有中心出水冷卻功能。整機剛性好、精度高、穩定性好。
b.該機床為橋式結構、橫梁水平移動式龍門鏜銑床，具有占地小，承載大的特點。數控擺頭在 A軸左右方向能進行任意角度調節，數控回轉臺可在C軸方向進行任意角度調節，帶有RTCP五軸聯動功能，可一次裝夾對工件的五面體進行銑、鏜、鉆、攻等工序的加工。
c.本機床控制系統可配置德國SIEMENS、日本FANUC及臺灣新代數控系統和交流伺服電機。
d.數控系統采用人機會話，菜單選擇及后臺編輯，編程功能豐富、易學；內存容量大，診斷功能完備，報警信息顯示，維護方便；具有螺距補償、刀具補償功能。
e.也可根據用戶要求更換其他任意品牌的數控系統。
f.刀具可實現自動裝卸。
g.采用自動定時定量潤滑裝置

電子郵件

產品咨詢

技術參數 technical parameter

項目Item		單位Unit	參數Specs
			精密型Precision	高精密型 HighPrecision
轉臺面積(寬×長)RotaryTable Size (WXL)		mm2	2000×2000
通過寬度Pass Width		mm	3000
工作臺T型槽T-SLOT	槽寬T-slotWidth	mm	22
	槽距T-slotPitch	mm	237
主軸端面到工作臺的距離Spindle toTableDistance		mm	30-1330
各向行程Travel	縱向Longitude（X）	mm	2300
	橫向Lateral（Y）	mm	2500
	垂向Vertical（Z）	mm	1300
	擺頭head（A）	°	±95
	回轉臺rotary table（C）	°	任意Random
主軸錐孔序號Spindle Number			BT50
主軸轉速范圍Spindle Rotation Speeds		r/min	10-4000
主軸扭距Spindle Torque		Nm	500
擺頭扭矩Head Torque		Nm	4300
回轉臺扭矩Rotary Table Torque		Nm	20000
各向進給速度范圍InFeedingSpeeds	縱向Longitude（X）	mm/min	10-8000
	橫向Lateral（Y）	mm/min	10-8000
	垂向Vertical（Z）	mm/min	10-4000
	擺頭Head（A）	r/min	5
	回轉臺Rotary Table（C）	r/min	4
快速進給速度范圍 Fast InFeedingSpeeds	縱向Longitude（X）	mm/min	12000
	橫向Lateral（Y）	mm/min	12000
	垂向Vertical（Z）	mm/min	6000
	擺頭head（A）	mm/min	8
	回轉臺Rotary Table（C）	r/min	7
主軸伺服電機功率SpindleServo Power		Kw	46
伺服進給電機InFeeding Servo Power	縱向Longitude（X）	Nm	28.4X4

伺服進給電機InFeeding Servo Power	縱向Longitude（X）	Nm	28.4X4
	橫向Lateral（Y）	Nm	18.6X2
	垂向Vertical（Z）	Nm	28.4
	擺頭head（A）	Nm	3.5X2
	回轉臺rotary table（C）	Nm	28.4X2
直線定位精度Linear Positioning Accuracy		mm	0.02/1000	0.01/1000
直線重復定位精度Linear Re-positioning Accuracy		mm	0.02	0.01
旋轉定位精度RotationPositioningAccuracy		″	±4	±3
旋轉重復定位精度Rotation Re-positioning Accuracy		″	3	2
工作臺最大承載重量Max Worktable Weight		T	16

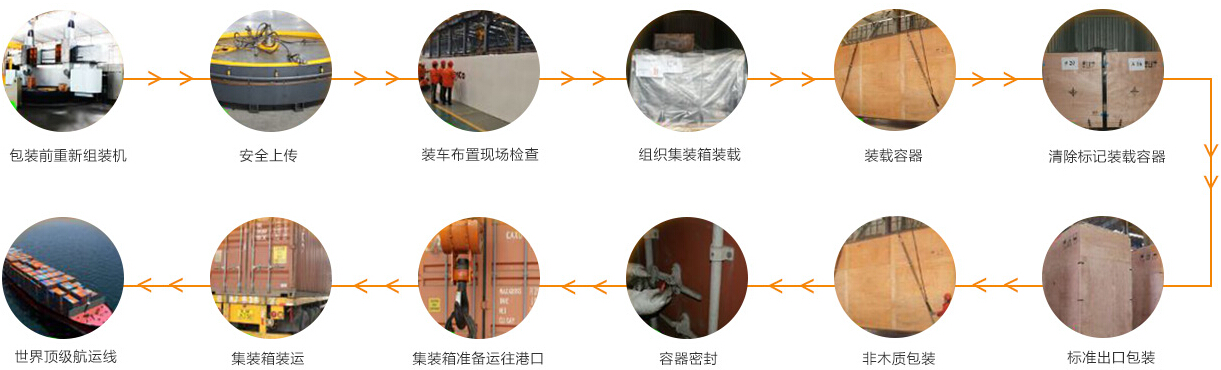

包裝和運輸 packing and shiping
